Opis izdelkov
Thesistem drsnika s suhim kemičnim prahomzanašajo se na dinamiko dušika. Dušik zagotavlja pritisk za rezervoar s prahom za pogon sredstva za gašenje s prahom.
Smodnik so po ceveh prenašali do smodnišnic ali smodnišnic. Ta sistem je uporaben za požar trdnih snovi, olja, plina in električne opreme.
Načelo delovanja
Oprema je bila napolnjena z gasilnim sredstvom na prah, ki je suh in tekoč kemični prah.
Skupina jeklenk z dušikom zagotavlja moč za sprostitev tlaka v rezervoar za prah. Prah je bil razpršen pod pritiskom dušika. Prah lahko pogasi požar s fizičnim in kemičnim delovanjem po stiku in se pomeša z ognjem.
Ko pride do požara, odprite ventil steklenice, da zagotovite pritisk za rezervoar za prah, da poganja prah. Smodnik so po ceveh prenašali do smodnišnic ali smodnišnic.
Tehnični parametri
| Model | Parametri izdelka | |
| Rezervoar za prah | Nosilnost (kg) | 3000 |
| Delovni tlak (Bar) | 15 | |
| Razmerje ostankov | Manj ali enako 10 % | |
|
Glavna dušikova jeklenka
|
Količina | 12 |
| Zmogljivost | 82L | |
| Polnilni tlak (bar) | 150 barov | |
|
Aktivacijski dušik
Cilinder
|
Zmogljivost | 2L |
| Polnilni tlak (bar) | 150 barov | |
|
Prašni monitor
|
Delovni tlak (Bar) | 10-15 barov |
| Stopnja škropljenja (L/S) | 30~50 | |
| Domet (m) | 35~55 | |
| Kolut za cev za prah | Nazivni premer (mm) | DN25 |
| Dolžina (m) | 25 | |
| Količina | 2 | |
| Pištola za smodnik | Delovni tlak (Bar) | 10~16 |
| Stopnja škropljenja (L/S) | 2.0~5.0 | |
| Domet (m) | 8~12 | |
| Samodejno praznjenje prahu nadzorna plošča |
Število con: 2 coni | Delovno napajanje: 24VDC; polnilna moč: 220V; Količina: 1 komplet, vključno s polnilnikom in dvema 12 VDC baterijama. |
Risba aplikacije
* Električni transformator
* Generator
* Nadzorna soba
* Pristaniški žerjav
* Rudarski Machine itd.
Specifikacije osnovnih komponent
Dušikova jeklenka
| št. | Izdelek | Postavka | Tehnične specifikacije |
| 1 |
Glavna dušikova jeklenka Model: PRI-NCY-82 |
Opis | Glavna dušikova jeklenka deluje kot primarni vir energije sistema za gašenje s suhim prahom. Dovaja tlak, potreben za poganjanje suhega praškastega sredstva iz rezervoarja skozi distribucijsko omrežje do izpustnih naprav. Ta jeklenka, zasnovana za stabilno in zanesljivo delovanje, zagotavlja, da lahko sistem zagotovi hitro in neprekinjeno gašenje v nujnih primerih požara |
| Material | 37 Mn | ||
| Zmogljivost | 82L | ||
| Delovni tlak | 150 barov | ||
| Testni tlak | 225Bar | ||
| Zaporni-ventil | Samodejni izpustni ventil-na zrak | ||
| 2 |
Aktivacijska dušikova jeklenka
|
Opis | Odgovorna je aktivacijska dušikova jeklenka za sprožitev delovanja sistema za gašenje požara s suhim prahom. Po aktivaciji je zagotavlja potrebno silo za sprožitev sistema komponent in omogočiti tlak v rezervoar za prah. Čeprav je kompakten, ima ključno vlogo pri zagotavljanju hitrega in zanesljivega zagona sistema, ki omogoča takojšnjo sprostitev sredstva za gašenje. |
| Material | 37 Mn | ||
| Količina | 2 cilindra | ||
| Delovni tlak | 150 barov | ||
| Testni tlak | 225Bar |
| Zmogljivost | 2L | 4L | 6L | 8L | 10L |
| Številka modela | PRI-2L | PRI-4L | PRI-6L | PRI-8L | PRI-10L |
| Premer (mm) | 108 | 140 | 140 | 140 | 152 |
|
Dolžina (mm)
|
310±5 mm | 373±5 mm | 523±5 mm | 673±5 mm | 705±5 mm |
| Teža prazne steklenice (kg) | 3.6±0.5 | 6.5±0.5 | 8.7±0.5 | 11±0.5 | 14±0.5 |
| Delovni tlak 20 stopinj | 15Mpa | ||||
| Testni tlak 20 stopinj | 22,5 Mpa | ||||
| Pogonsko gorivo | N2 | ||||
| Delovna temp. Razpon |
0 stopinj ~5 stopinj
|
||||
Nadzorna omarica sistema suhega prahu
|
|
Model PRI-DP-CPB krmilna omarica sistema suhega prahu je nepogrešljiv del sistema suhega prahu.
Ta krmilna omarica krmili sistem v ročnem in avtomatskem načinu. Nadzoruje zagon vsake cone in nadzoruje odpiranje/zapiranje električnih ventilov na izhodu prahu.
Hkrati prikazuje pogoje delovanja vsake cone in pogoje odpiranja/zapiranja električnih ventilov.
Na voljo bo 24 V DC napajanje, ki ga lahko krmilna omarica podpira tudi, ko ni napajanja. |
| Model | PRI-DP-CPB |
| Število con | 2 coni |
| Nadzorni model | Ročno in samodejno |
| Delovna moč | 24V DC |
| Moč polnjenja | 220 V AC |
| Baterije | 2X12V DC |
| Opomba | Vključno s polnilcem za baterije |

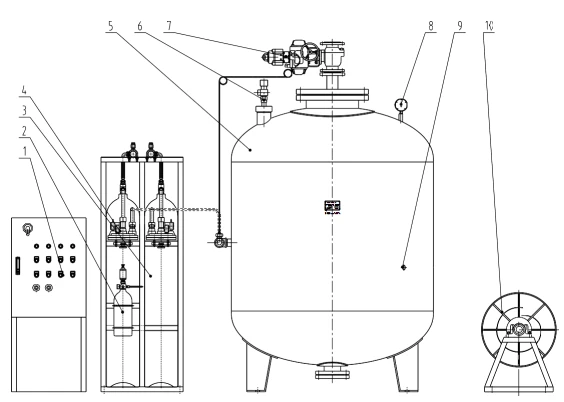

Sistemska risba
1. Nadzorna škatla
2. Start Bottle
3. Dušikova jeklenka
4. Ventil za zmanjšanje tlaka
5. Rezervoar za prah
6. Varnostni ventil
7. Pnevmatski krogelni ventil
8. Merilnik tlaka
9. Posoda za suhi prah
10. Kolut za cev za prah
Rezervoar za prah.
